خراطيم الوقود في المنصة البحرية نوع: SY10/SY20/SY40
Offshore Bunker Supply Hose

خراطيم الوقود في المنصة البحرية

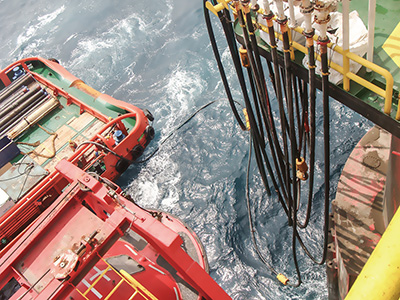

خراطيم الوقود في المنصة البحرية للتطبيقات القاسية تستخدم في الموانئ أو المرافئ لتزويد بالتفط أو الوقود للسفن. مطاط النيتريل يستخدم كمادة أنبوب داخلي ويغلف بمادة المطاط المركب من كلوروبرين وبوتاديين. هذا بدوره يضمن مقاومة ماء البحر، الزيت، والغاز.

المميزات:

التطبيق: خراطيم الوقود في المنصة البحرية استخدمت بشكل واسع في نقل البنزين، الديزل، الوقود بمحتوى لا يزيد عن 50% من الهيدروكربونات العطرية، ماء البحر، الماء العذب، الملاط، الهواء، الخ.

نطاق درجة الحرارة: من -30 إلى +100 درجة مئوية

التركيب:
  • الأنوب: مطاط النتريل الأسود بمقاومة ممتازة للزيت، مقاومة ماء البحر، المقاومة الحرارية، مقاومة الأحماض والقواعد.
  • التدعيم (التقوية): التدعيم بالألياف المركبة ذات القوة العالية وسلك النحاس الموصل.
  • الغلاف: المطاط المركب الأسود المصنوع من كلوروبرين وبوتاديين، حيث يحقق مقاومة التآكل، مقاومة الأوزون، مقاومة الزيت والمقاومة الحرارية وأداء مقاومة التقادم، الخ.

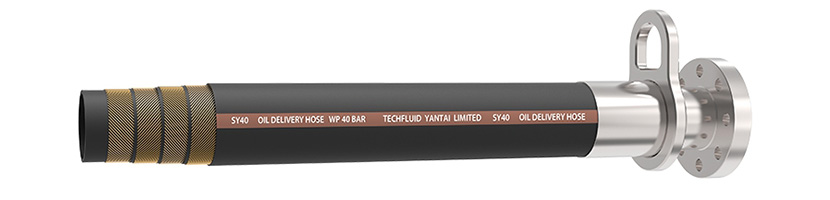

خراطيم الوقود في المنصة البحرية
المواصفات الفنية لفئة SY10:
القطر الداخلي I.D. (مم) القطر الخارجي O.D. (مم) W.P.  (bar) (psi) B.P. (bar) (psi) معامل الأمان MBR (mm) الوزن (Kg/m) أقصى طول (m)
3/4 19 1.22 31 10 150 40 600 4 110 0.7 100
1 25 1.54 39 10 150 40 600 4 150 1.0 100
1-1/4 32 1.85 46 10 150 40 600 4 200 1.3 100
1-1/2 38 2.09 53 10 150 40 600 4 250 1.4 100
2 51 2.64 67 10 150 40 600 4 350 1.8 100
2-1/2 64 3.11 79 10 150 40 600 4 420 2.2 100
3 76 3.62 92 10 150 40 600 4 500 2.5 100
4 102 4.69 119 10 150 40 600 4 650 3.6 100
5 127 5.75 146 10 150 40 600 4 800 5.7 100
6 152 6.77 172 10 150 40 600 4 950 7.1 100
8 203 9.02 229 10 150 40 600 4 1400 11.3 100
المواصفات الفنية لفئة SY20:
القطر الداخلي I.D. (مم) القطر الخارجي O.D. (مم) W.P.  (bar) (psi) B.P. (bar) (psi) معامل الأمان MBR (mm) الوزن (Kg/m) أقصى طول (m)
3/4 19 1.22 31 20 300 80 1200 4 110 0.7 100
1 25 1.54 39 20 300 80 1200 4 150 1.0 100
1-1/4 32 1.85 46 20 300 80 1200 4 200 1.3 100
1-1/2 38 2.09 53 20 300 80 1200 4 250 1.4 100
2 51 2.64 67 20 300 80 1200 4 350 1.8 100
3 76 3.66 93 20 300 80 1200 4 500 2.8 100
4 102 4.84 123 20 300 80 1200 4 650 4.3 100
5 127 5.91 150 20 300 80 1200 4 800 6.8 100
6 152 6.93 175 20 300 80 1200 4 960 7.9 100
المواصفات الفنية لفئة SY40:
القطر الداخلي I.D. (مم) القطر الخارجي O.D. (مم) W.P.  (bar) (psi) B.P. (bar) (psi) معامل الأمان MBR (mm) الوزن (Kg/m) أقصى طول (m)
3/4 19 1.22 33 40 600 160 2400 4 110 0.8 100
1 25 1.54 43 40 600 160 2400 4 150 1.2 100
1-1/4 32 1.85 50 40 600 160 2400 4 200 1.4 100
1-1/2 38 2.09 57 40 600 160 2400 4 250 1.8 100
2 51 2.64 72 40 600 160 2400 4 350 2.4 100
2-1/2 64 3.11 85 40 600 160 2400 4 420 3.0 100
3 76 3.62 98 40 600 160 2400 4 500 3.5 100
