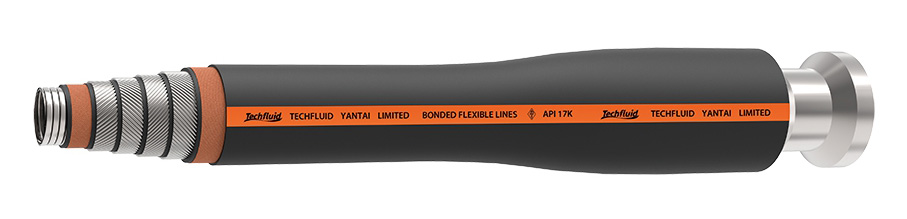

خرطوم مطاطي مضفر مقاوم للانفجار نوع: KRG-SZ
Burner Boom Hose

خرطوم مطاطي مضفر مقاوم للانفجار

الخرطوم المطاطي المضفر المقاوم للانفجار استخدم بشكل أساسي في نقل الموائع مثل الأوساط منخفضة الكبريت، الوساط الحمضية، الموائع التي تحتوي على الهيدروكربونات العطرية، وكذلك المستخدم في نقل، تدوير، وانسياب الغاز.

الخصائص:

نطاق درجة الحرارة: مستوى II، من -25 إلى +100 درجة مئوية

تركيز الهيدروكربونات العطرية المسموح: يصل إلى 30%

تركيز كبريتيد الهيدروجين المسموح: لا يزيد عن 3000 ppm عند درجة حرارة 60 درجة مئوية، ولا يزيد عن 1000 ppm عند درجة حرارة 100 درجة مئوية.

متطلبات الحماية من الحريق: معايير API Spec 16C، 704℃×30mins (الصمود لمدة 30 دقيقة في ظروف الحريق تحت درجة حرارة 704 درجة مئوية).

معايير الإنتاج: API Spec 17K/ISO 13628 -10

معايير API: 17K-0008

أقصى طول: 70 متر.

التسامح الطولي للإنتاج : 6.4 متر أو أقل ±64 مم، أعلى 6.4 ± 1%

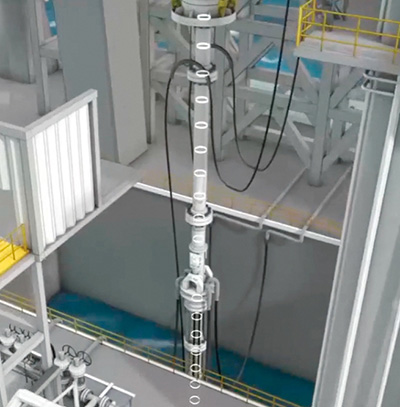

خرطوم مطاطي مضفر مقاوم للانفجار
التركيب:
  • الطبقة الداخلية: الفولاذ المقاوم للصدأ
  • الأنبوب: مطاط النتريل أو مطاط أكريلونيتريل بيوتادايين المهدرج (HNBR) الذي يتميز بمقاومة ممتازة للزيت والتآكل، العازلية الحرارية، الحماية نفاذ الغاز.
  • التدعيم (التقوية): قماش المنسوج ذو القوة العالية.
  • طبقة الهيكل: سلك الفولاذ ذو القوة العالية.
  • طبقة الحماية من الحريق: قماش الألياف الزجاجية
  • الطبقة الخارجية (الغلاف): مطاط الكلوروبرين، الحماية من الحريق، التآكل، مقاومة الزيوت، مقاوم الأشعة فوق البنفسجية UV، مقاومة الأوزون، مقاومة التقادم.
المواصفات الفنية لفئة KRG-SZ:
الرقم الرمزي القطر الداخلي I.D. القطر الخارجي O.D. ضغط التشغيل ضغط الاختبار الغلاف الواقي من الحريق معامل الأمان أدنى انحناء لنصف القطر عند التخزين (MBR) (m) أدنى انحناء لنصف القطر عند الاستخدام (MBR) (m) الوزن (Kg/m) أقصى طول (m)
(inch) (mm) (inch) (mm) (bar) (psi) (bar) (psi)
KRG-SZ-51×21 2 51 3.3 128 207 3,000 310.5 4,500 YES 2.25 0.90 1.00 28 80
KRG-SZ-51×34.5 2 51 3.5 136 345 5,000 517.5 7,500 YES 2.25 1.00 1.10 32 80
KRG-SZ-76×21 3 76 3.9 153 207 3,000 310.5 4,500 YES 2.25 1.10 1.30 32 80
KRG-SZ-76×34.5 3 76 4.1 163 345 5,000 517.5 7,500 YES 2.25 1.20 1.40 41 80
KRG-SZ-102×21 4 102 5.0 198 207 3,000 310.5 4,500 YES 2.25 1.30 1.50 66 80
KRG-SZ-102×34.5 4 102 5.4 212 345 5,000 517.5 7,500 YES 2.25 1.40 1.60 71 80
KRG-SZ-127×21 5 127 5.7 223 207 3,000 310.5 4,500 YES 2.25 1.50 1.70 80 80
KRG-SZ-127×34.5 5 127 6.0 237 345 5,000 517.5 7,500 YES 2.25 1.60 1.80 90 80
KRG-SZ-152×21 6 152 6.3 249 207 3,000 310.5 4,500 YES 2.25 1.75 2.00 95 80
KRG-SZ-152×34.5 6 152 6.7 265 345 5,000 517.5 7,500 YES 2.25 1.85 2.10 106 80
KRG-SZ-203×21 8 203 8.0 315 207 3,000 310.5 4,500 YES 2.25 2.20 2.40 118 80
KRG-SZ-203×34.5 8 203 8.2 322 345 5,000 517.5 7,500 YES 2.25 2.30 2.50 126 80
