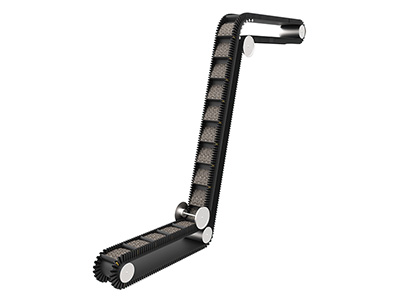

سيور نقل ذات قواطع طولية
Corrugate Side Wall Conveyor Belt

سيور النقل ذات القواطع الطولية تتميز بشكل رئيسي بالنسيج المدمج مع القطن والداكرون (ألياف نسيج البولي إستر الصناعية)، نسيج النايلون، نسيج البولي إيستر، وأنواع النسيج الأخرى. الجدار الجانبي مركب على الناقل ويعتمد طريقة التصليد للمطاط (الفلكنة) بهدف الحصول على قوة تماسك أفضل.

سيور نقل ذات قواطع طولية

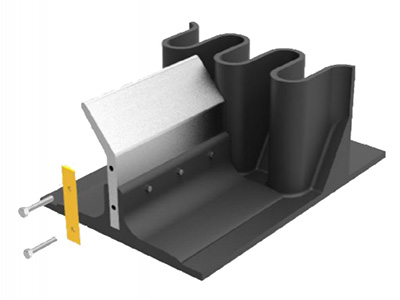

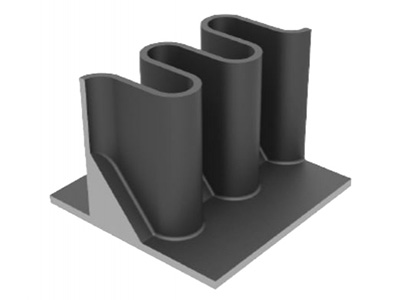

تصميم الجدار الجانبي:
سيور نقل ذات قواطع طولية
سيور نقل ذات قواطع طولية

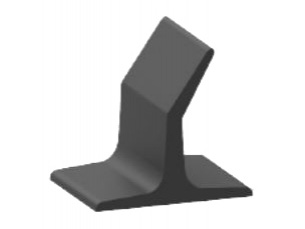

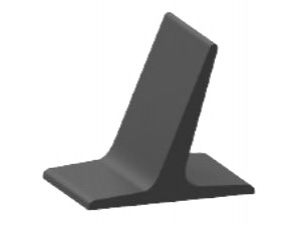

تصميم الألواح:
سيور نقل ذات قواطع طولية
شكل T
سيور نقل ذات قواطع طولية
شكل TS
سيور نقل ذات قواطع طولية
شكل C
سيور نقل ذات قواطع طولية
شكل TC
سيور نقل ذات قواطع طولية
شكل TCS
المواصفات الفنية:
الرقم الرمزي S60 S80 S100 S120 S160 S200 S240 S300
إرتفاع الجدار الجانبي (مم) 60 80 100 120 160 200 240 300
عرض قاعدة الجدار الجانبي (مم) 50 50 50 50 75 75 75 90
نطاق الجدار الجانبي (مم) 44 44 44 44 68 68 68 84
قياس تموج الجدار الجانبي (مم) 42 42 42 42 65 65 65 70
m2/M 0.67 0.83 1.4 1.86 2.95 3.83 5.2 7.73
إرتفاع اللوح (مم) 55 75 90 110 145 180 220 280
عرض قاعدة اللوح (مم) 100 100 100 100 110 110 110 200
m2/M 0.6 1.35 1.5 1.85 2.35 3.56 5.25 7.4
قطر الأسطوانة الدوارة (مم) 400 500 630 630 800 1000 1000 1250
قطر أسطوانة كبس الجدار الجانبي (مم) 400 500 630 630 800 1000 1000 1250
الأبعاد الزائدة (الفارغة) (مم) 0-300
المواصفات الفنية للناقل المشترك
عرض السير B إرتفاع الجدار الجانبي H إرتفاع اللوح H1 عرض قاعدة الجدار الجانبي طول اللوح Br المنبقي (الزائد) R
400 60 55 50 180 60
80 75 50
100 90 50
500 80 75 50 250 75
100 90 50
120 110 50
650 100 90 50 350 100
120 110 50
160 140 75 300
800 120 110 50 460 120
160 140 75 410
200 180 75
1000 160 140 75 550 150
200 180 75
240 220 75
1200 160 140 75 690 180
200 180 75
240 220 75
300 280 105 630
منتجات أخرى

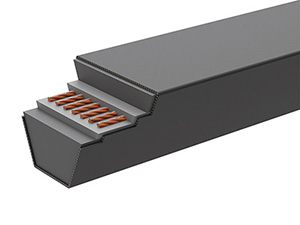

    1. سيور نقل حركة
    2. سيور نقل حركة

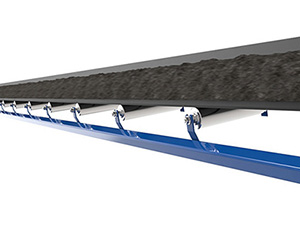

    1. سيور نقل متعددة الطبقات
