خرطوم الحفر بوصلة مشكلة بالطرق نوع: NJG-SY / SNG-SY
Swaged Coupling Rotary and Vibrator Hose

خرطوم الحفر بوصلة مشكلة بالطرق

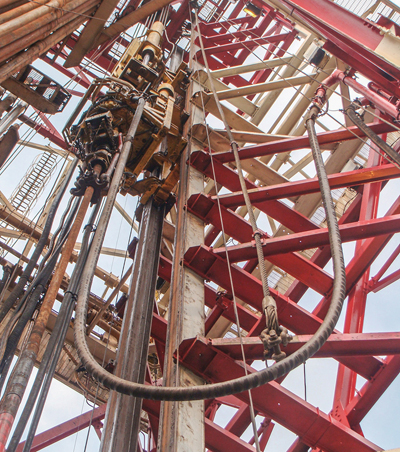

خرطوم نقل الملاط يستخدم كوصلة مرنة بين ماكينة الحفر وصنبور الماء للحركة الرأسية. خرطوم الإهتزاز هذا هو أيضاً وصلة مرنة بين مضخة الملاط ولأنبوب الرأسي. يستخدم بشكل كبير في نقل الملاط بضغط عالي للمضخات الأسمنتية.

معايير الإنتاج:

API Spec 7K / ISO 6807 / GB/T 24145

معايير API:

7K-0458

نطاق درجة الحرارة:

من -25 إلى +100 درجة مئوية

معايير الحماية من الحريق:

تركيبة الخرطوم العادي تتوافق مع معايير SR6A والتي يمكنها الصمود لمدة تصل إلى 30 دقيقة في درجة حرارة 704 درجة مئوية. الغلاف الخارجي يمكن أن تضاف إليه طبقة عزل اللهب (قناش الألياف الزجاجية)، بحيث تتوافق مع معايير SR6B للحماية من اللهب ويمكنها الصمود لمدة تصل إلى 30 دقيقة في ظروف الحريق تصل درجة حرارة إلى 704 درجة مئوية.

التركيب:

الطبقة الداخلية (الأنبوب من الداخل) عبارة عن مطاط المركب، في الغالب مكون من مطاط النتريل مع المقاومة الممتازة للزيت، ماء البحر، والمقاومة الحرارية.

  • طبقة الحماية مصنوعة من قماش الألياف الزجاجية ذات القوة العالية.
  • مادة الهيكل من سلك الفولاذ الحلزوني ذو القوة العالية.
  • طبقة الغلاف الخارجي من المطاط المركب، المصنوعة من مطاط الكلوروبرين الذي يتميز بالحماية العالية ضد الحريق، الحماية من الزيوت، مقاومة التآكل، مقاومة الأوزون، ومقاومة التقادم.
  • خاصية التتبع الحراري الكهربائية الاختيارية.
  • الغلاف المدعم من الفولاذ المقاوم للصدأ الاختياري، سلك الفولاذ المقاوم للصدأ، غلاف حلزوني من البولي إيثلين وفقاً للمتطلبات الخاصة.
  • مستوى المرونة: FSL2
  • أقصى طول: 70 متر
  • التسامح الطولي للإنتاج : 6.4 متر أو أقل ±64 مم، أعلى 6.4 ± 1%
  • أدنى انحناء لنصف القطر يقاس وفقاُ للخط المركزي للخرطوم.
خراطيم هيدروليك BOP
المواصفات الفنية لفئة NJG-SY /SNG-SY:
الرمز الرقمي القطر الداخلي I.D. (مم) القطر الخارجي O.D. (مم) ضغط الاستخدام ضغط الاختبار واقي اللهب معامل الأمان FSL أدنى انحناء لنصف القطر عند التخزين (MBR) (m) أدنى انحناء لنصف القطر عند الاستخدام (MBR) (m) الوزن (Kg/m) أقصى طول (m)
(inch) (mm) (inch) (mm) (bar) (psi) (bar) (psi)
NJG-SY-51×34.5 2 51 3.43 87 345 5,000 517 7,500 No 2.5 FSL2 0.8 0.9 10.2 70
NJG-SY-64×34.5 2.5 64 4.02 102 345 5,000 517 7,500 No 2.5 FSL2 0.8 0.9 13.6 70
NJG-SY-76×34.5 3 76 4.49 114 345 5,000 517 7,500 No 2.5 FSL2 1.1 1.2 15.4 70
NJG-SY-89×34.5 3.5 89 5.16 131 345 5,000 517 7,500 No 2.5 FSL2 1.2 1.3 20 70
NJG-SY-102×34.5 4 102 5.71 145 345 5,000 517 7,500 No 2.5 FSL2 1.2 1.4 22.4 70
NJG-SY-127×34.5 5 127 7.52 191 345 5,000 517 7,500 No 2.5 FSL2 1.4 1.5 47.8 70
NJG-SY-152×34.5 6 152 8.5 216 345 5,000 517 7,500 No 2.5 FSL2 1.6 1.8 58 70
NJG-SY-51×51.7 2 51 3.9 99 517 7,500 776 11,250 No 2.5 FSL2 1.1 1.2 18.2 70
NJG-SY-64×51.7 2.5 64 4.74 120.5 517 7,500 776 11,250 No 2.5 FSL2 1.1 1.2 26.4 70
NJG-SY-76×51.7 3 76 5.28 134 517 7,500 776 11,250 No 2.5 FSL2 1.2 1.3 30.2 70
NJG-SY-89×51.7 3.5 89 5.79 147 517 7,500 776 11,250 No 2.5 FSL2 1.2 1.3 36.4 70
NJG-SY-102×51.7 4 102 6.3 160 517 7,500 776 11,250 No 2.5 FSL2 1.3 1.4 40.4 70
NJG-SY-127×51.7 5 127 7.32 186 517 7,500 776 11,250 No 2.5 FSL2 1.4 1.5 48.2 70
SNG-SY-51×69 2 51 3.9 99 690 10,000 1,034 15,000 No 2.25 FSL0 1.1 1.2 18.2 70
SNG-SY-64×69 2.5 64 4.74 120.5 690 10,000 1,034 15,000 No 2.25 FSL0 1.2 1.3 26.4 70
SNG-SY-76×69 3 76 5.28 134 690 10,000 1,034 15,000 No 2.25 FSL0 1.3 1.4 30.2 70
SNG-SY-89×69 3.5 89 5.79 147 690 10,000 1,034 15,000 No 2.25 FSL0 1.3 1.4 36.4 70
SNG-SY-102×69 4 102 6.3 160 690 10,000 1,034 15,000 No 2.25 FSL0 1.3 1.4 40.4 70
