خرطوم الضغط العالي لتطبيقات الحفر لقطاع النفط والغاز نوع: UDG-SZ
High Pressure Hose for Gas Drilling Application

خرطوم الضغط العالي لتطبيقات الحفر لقطاع النفط والغاز

خرطوم الضغط العالي لتطبيقات الحفر استخدم لنقل الموائع في عمليات الحفر غير المتزنة. موائع الحفر ربما تحتوي أيضاً غاز النيتروجين، غاز العوادم الصناعية، الهواء، الغاز المخلتط من الهواء والنيتروجين، الغاز الطبيعي وأكثر.

الخصائص:

نطاق درجة الحرارة: مستوى Ⅱ، من -25 إلى +100 درجة مئوية

معايير API: 7K-ISO 0106

متطلبات الحماية من الحريق:
تركيبة الخرطوم العادي تتوافق مع معايير SR6A والتي يمكنها الصمود لمدة تصل إلى 5 دقائق في درجة حرارة 704 درجة مئوية. الغلاف الخارجي يمكن أن تضاف إليه طبقة عزل اللهب (قماش الألياف الزجاجية)، بحيث تتوافق مع معايير SR6B للحماية من اللهب ويمكنها الصمود لمدة تصل إلى 30 دقيقة في ظروف الحريق تصل درجة حرارة إلى 704 درجة مئوية.

مستوى المرونة: FSL3

أقصى طول: 70 متر

التسامح الطولي للإنتاج : 6.4 متر أو أقل ±64 مم، أعلى 6.4 ± 1%

خرطوم الضغط العالي لتطبيقات الحفر لقطاع النفط والغاز

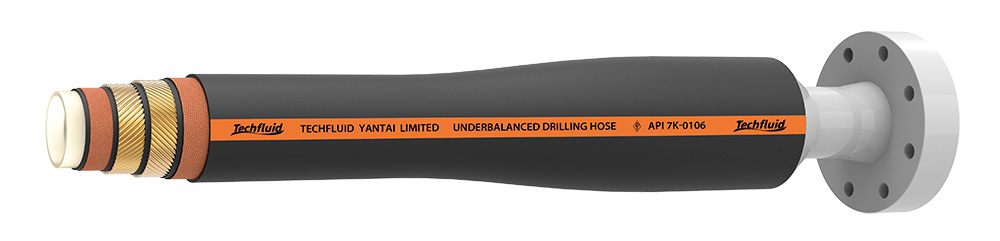

التركيب:
  • الطبقة الداخلية: البلاستيك الصناعي
  • الأنبوب: مطاط النتريل أو مطاط أكريلونيتريل بيوتادايين المهدرج (HNBR) الذي يتميز بمقاومة ممتازة للزيت والتآكل، العازلية الحرارية، الحماية نفاذ الغاز.
  • التدعيم (التقوية): قماش المنسوج ذو القوة العالية.
  • طبقة الهيكل: سلك الفولاذ ذو القوة العالية.
  • الطبقة الخارجية (الغلاف): مطاط الكلوروبرين، الحماية من الحريق، التآكل، مقاومة الزيوت، مقاوم الأشعة فوق البنفسجية UV، مقاومة الأوزون، مقاومة التقادم.
المواصفات الفنية لفئة UDG-SZ:
الرمز الرقمي القطر الداخلي I.D. (مم) القطر الخارجي O.D. (مم) ضغط التشغيل (bar) (psi) ضغط الاختبار (bar) (psi) ضغط الأمان أدنى انحناء لنصف القطر عند التخزين (MBR) (m) أدنى انحناء لنصف القطر عند الاستخدام (MBR) (m) الوزن (Kg/m) أقصى طول (m)
UDG-SZ-51×34.5 2 51 4.17 106 345 5,000 690 10,000 2.5 0.8 0.9 10 70
UDG-SZ-64×34.5 2.5 64 4.6 118 345 5,000 690 10,000 2.5 0.9 1.0 16 70
UDG-SZ-64×51.7 2.5 64 5.35 136 517 7,500 1,034 15,000 2.5 1.0 1.2 23 70
UDG-SZ-76×34.5 3 76 5.28 134 345 5,000 690 10,000 2.5 1.0 1.2 18 70
UDG-SZ-76×51.7 3 76 5.98 152 517 7,500 1,034 15,000 2.5 1.1 1.3 32 70
UDG-SZ-89×34.5 3.5 89 5.75 138 345 5,000 690 10,000 2.5 1.2 1.4 22 70
UDG-SZ-89×51.7 3.5 89 6.57 167 517 7,500 1,034 15,000 2.5 1.3 1.5 37 70
UDG-SZ-102×34.5 4 102 6.8 173 345 5,000 690 10,000 2.5 1.3 1.5 35 70
UDG-SZ-102×51.7 4 102 7.08 168 517 7,500 1,034 15,000 2.5 1.4 1.6 41 70
UDG-SZ-127×34.5 5 127 8.11 206 345 5,000 690 10,000 2.5 1.5 1.6 54 70
UDG-SZ-127×51.7 5 127 8.66 220 517 7,500 1,034 15,000 2.5 1.5 1.7 68 70
