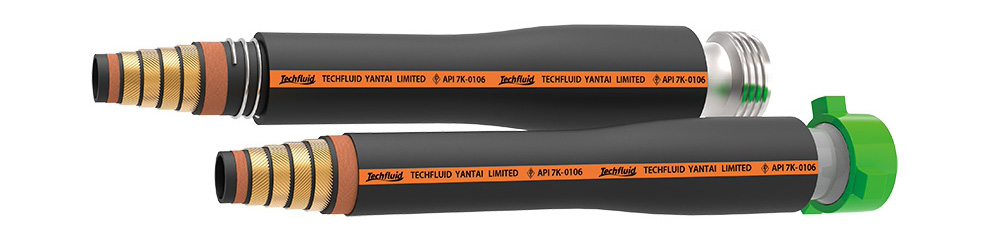

خرطوم أسمنت نوع: SNG-SZ / NSG-SZ
Cement Hose

خرطوم أسمنت

خرطوم الأسمنت يستخدم بشكل رئيسي لنقل الملاط الأسمنتي. يمكن إضافة ميزة التتبع الحراري الكهربائية حسب الطلب، كذلك كخيار إضافة الغلاف المدعم بالفولاذ المقاوم للصدأ، أسلاك الفولاذ المقاوم للصدأ، الأغطية الحلزونية من البولي إيثلين، وغيرها.

الخصائص:

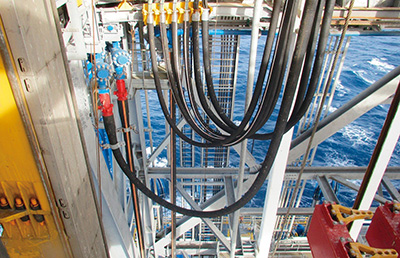

التطبيق:تستخدم هذه الخراطيم لأنظمة مناولة الأسمنت الحفر في المحيطات ومناطق الإنفجار كتوصيل مرن مع مضخات الأسمنت لنقل الملاط الأسمنتي بضغط عالي.

نطاق درجة الحرارة: مستوى Ⅱ، من -25 إلى +100 درجة مئوية

معايير الإنتاج: API Spec 7K / ISO 6807 / GB/T 24145

معايير API: 7K-0106

خرطوم أسمنت

مستوى الحماية من الحريق: تركيبة الخرطوم العادي تتوافق مع معايير SR6A ويمكنها الصمود لمدة 5 دقائق في ظروف الحريق وبدرجة حرارة 704 درجة مئوية. الغلاف الخارجي لطبقة عزل اللهب (قماش الألياف الزجاجية) وتتوافق مع معايير حماية اللهب المتقدمة SR6B ولديها القدرة على الصمود لمدة 30 دقائق في ظروف الحريق وبدرجة حرارة 704 درجة مئوية.

مستوى المرونة: FSL0

أقصى طول: 70 متر

التسامح الطولي للإنتاج : 6.4 متر أو أقل ±64 مم، أعلى 6.4 ± 1%

التركيب:
  • الطبقة الداخلية: مطاط النتريل بمقاومة ممتازة للزيوت، مقاومة الأحماض والقلويات، العازلية الحرارية، مقاومة التقادم والخصائص الأخرى.
  • التدعيم (التقوية): شبك الألياف الصناعية ذات القوة العالية وسلك الحديد الحلزوني.
  • الطبقة الخارجية (الغلاف): مطاط الكلوروبرين، مقاوم للهب، مقاوم للتآكل، مقاوم للزيوت، محمي من الأشعة فوق البنفسجية، مقاوم للأوزون، مقاوم للتقادم.
المواصفات الفنية:
المواصفات الفنية لفئة NJG-SZ:
الرقم الرمزي API Level القطر الداخلي I.D. (مم) القطر الخارجي O.D. (مم) ضغط الاستخدام ضغط الاختبار واقي اللهب معامل الأمان FSL أدنى انحناء لنصف القطر عند التخزين (MBR) (m) أدنى انحناء لنصف القطر عند الاستخدام (MBR) (m) الوزن (Kg/m) أقصى طول (m)
(inch) (mm) (inch) (mm) (bar) (psi) (bar) (psi)
NJG-SZ-51×34.5 D 2 51 3.58 91 345 5000 690 7500 No 2.5 FSL2 0.8 0.9 11.24 70
NJG-SZ-64×34.5 D 2.5 64 4.06 103 345 5000 690 7500 No 2.5 FSL2 0.8 0.9 13 70
NJG-SZ-76×34.5 D 3 76 4.72 120 345 5000 690 7500 No 2.5 FSL2 1.1 1.2 18 70
NJG-SZ-89×34.5 D 3.5 89 5.28 134 345 5000 690 7500 No 2.5 FSL2 1.2 1.3 21 70
NJG-SZ-102×34.5 D 4 102 6.3 160 345 5000 690 7500 No 2.5 FSL2 1.2 1.4 35 70
NJG-SZ-127×34.5 D 5 127 7.52 191 345 5000 690 7500 No 2.5 FSL2 1.4 1.5 51 70
NJG-SZ-152×34.5 D 6 152 8.82 224 345 5000 690 7500 No 2.5 FSL2 1.6 1.8 57 70
NJG-SZ-64×51.7 E 2.5 64 4.88 124 517 7500 1034 11250 No 2.5 FSL2 1.1 1.2 28 70
NJG-SZ-76×51.7 E 3 76 5.43 138 517 7500 1034 11250 No 2.5 FSL2 1.2 1.3 31 70
NJG-SZ-89×51.7 E 3.5 89 5.94 151 517 7500 1034 11250 No 2.5 FSL2 1.3 1.4 38 70
NJG-SZ-102×51.7 E 4 102 6.61 168 517 7500 1034 11250 No 2.5 FSL2 1.4 1.5 44 70
NJG-SZ-127×51.7 E 5 127 8.03 204 517 7500 1034 11250 No 2.5 FSL2 1.5 1.6 64 70
NJG-SZ-152×51.7 E 6 152 9.76 248 517 7500 1034 11250 No 2.5 FSL2 1.6 1.8 92 70
المواصفات الفنية لفئة SNG-SZ
الرقم الرمزي API Level القطر الداخلي I.D. (مم) القطر الخارجي O.D. (مم) ضغط الاستخدام ضغط الاختبار واقي اللهب معامل الأمان FSL أدنى انحناء لنصف القطر عند التخزين (MBR) (m) أدنى انحناء لنصف القطر عند الاستخدام (MBR) (m) الوزن (Kg/m) أقصى طول (m)
(bar) (psi) (bar) (psi)
SNG-SZ-51×69 F 2 51 4.06 103 690 10000 1034 15000 No 2.25 FSLO 1.1 1.2 19 70
SNG-SZ-64×69 F 2.5 64 4.94 125.5 690 10000 1034 15000 No 2.25 FSLO 1.2 1.3 29 70
SNG-SZ-76×69 F 3 76 5.98 152 690 10000 1034 15000 No 2.25 FSLO 1.3 1.4 45 70
SNG-SZ-102×69 F 4 102 6.42 163 690 10000 10.34 15000 No 2.25 FSLO 1.4 1.5 41 70
SNG-SZ-51×103.4 G 2 51 4.57 116 1034 15000 1552 22500 No 2.25 FSLO 1.3 1.4 27 70
SNG-SZ-64×103.4 G 2.5 64 5.91 150 1034 15000 1552 22500 No 2.25 FSLO 1.4 1.5 48 70
SNG-SZ-76×103.4 G 3 76 6.61 168 1034 15000 1552 22500 No 2.25 FSLO 1.5 1.6 59 70
