خرطوم تدفق الموائع المرن
Flexible Drift Hose

خرطوم تدفق الموائع المرن

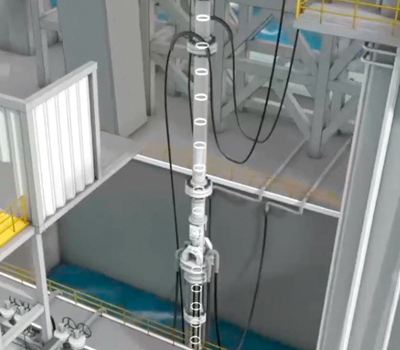

خرطوم تدفق الموائع المرن يستخدم بشكل رئيسي في نقل الموائع مثل الأوساط منخفضة الكبريت، الوساط الحمضية، الموائع التي تحتوي على الهيدروكربونات العطرية، وكذلك المستخدم في نقل، تدوير، وانسياب الغاز.

الخصائص:

معايير الإنتاج: API Spec 17K/ISO 13628 -10
معايير API: 17K-0008
معايير API Spec 16C، متطلبات 704℃×30mins (الصمود لمدة 30 دقيقة في ظروف الحريق تحت درجة حرارة 704 درجة مئوية).
الغلاف الواقي من الفولاذ المقاوم للصدأ الاختياري، سلك الفولاذ المقاوم للصدأ، الغلاف الحلزوني من البولي إيثلين وفقاً للمتطلبات الخاصة
نطاق درجة الحرارة: مستوى II، من -25 إلى +100 درجة مئوية
تركيز الهيدروكربونات العطرية المسموح: يصل إلى 30%
تركيز كبريتيد الهيدروجين المسموح: لا يزيد عن 3000 ppm عند درجة حرارة 60 درجة مئوية، ولا يزيد عن 1000 ppm عند درجة حرارة 100 درجة مئوية.
أقصى طول: 70 متر.
التسامح الطولي للإنتاج : 6.4 متر أو أقل ±64 مم، أعلى 6.4 ± 1%
أدنة مصف قطر للطي يقاس وفقاً للخط المركزي للخرطوم.

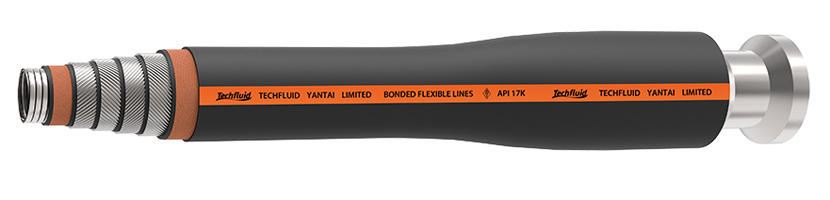

التركيب:
  • الطبقة الداخلية من الفولاذ المقاوم للصدأ
  • المطاط المركب المكون بشكل أساسي من مطاط أكريلونيتريل بيوتادايين المهدرج كطبقة منع تسرب للأنبوب، مقاومة كبريتيد الهيدروجين، مقاومة الزيت، ومقاومة التآكل، العازلية الحرارية.
  • القماش المنسوج ذو القوة العالية كطبقة ممتصة للصدمات داخلية وطبقة للحماية
  • سلك الفولاذ ذو القوة العالية كطبقة الهيكل
  • قماش الألياف الزجاجية كطبقة للحماية من الحريق.
  • المطاط المركب الكلوروبرين كطبقة حماية خارجية، مقاومة للحريق، مقاومة للزيت، ومقاومة للتآكل مقاومة للأوزون، مقاومة للأشعة فوق البنفسجية UV، مقاومة للتقادم.
خرطوم تدفق الموائع المرن
المواصفات الفنية:
الرمز الرقمي القطر الداخلي I.D. القطر الخارجي O.D. ضغط الاستخدام ضغط الاختبار (psi) الغلاف الواقي من الحريق معامل الأمان أدنى انحناء لنصف القطر عند التخزين (MBR) أدنى انحناء لنصف القطر عند الاستخدام (MBR) الوزن (Kg/m) أقصى طول (m)
KRG-SZ-51×21 2 51 3.3 128 207 3,000 310.5 4,500 YES 2.25 0.90 1.00 28 80
KRG-SZ-51×34.5 2 51 3.5 136 345 5,000 517.5 7,500 YES 2.25 1.00 1.10 32 80
KRG-SZ-76×21 3 76 3.9 153 207 3,000 310.5 4,500 YES 2.25 1.10 1.30 32 80
KRG-SZ-76×34.5 3 76 4.1 163 345 5,000 517.5 7,500 YES 2.25 1.20 1.40 41 80
KRG-SZ-102×21 4 102 5.0 198 207 3,000 310.5 4,500 YES 2.25 1.30 1.50 66 80
KRG-SZ-102×34.5 4 102 5.4 212 345 5,000 517.5 7,500 YES 2.25 1.40 1.60 71 80
KRG-SZ-127×21 5 127 5.7 223 207 3,000 310.5 4,500 YES 2.25 1.50 1.70 80 80
KRG-SZ-127×34.5 5 127 6.0 237 345 5,000 517.5 7,500 YES 2.25 1.60 1.80 90 80
KRG-SZ-152×21 6 152 6.3 249 207 3,000 310.5 4,500 YES 2.25 1.75 2.00 95 80
KRG-SZ-152×34.5 6 152 6.7 265 345 5,000 517.5 7,500 YES 2.25 1.85 2.10 106 80
KRG-SZ-203×21 8 203 8.0 315 207 3,000 310.5 4,500 YES 2.25 2.20 2.40 118 80
KRG-SZ-203×34.5 8 203 8.2 322 345 5,000 517.5 7,500 YES 2.25 2.30 2.50 126 80
