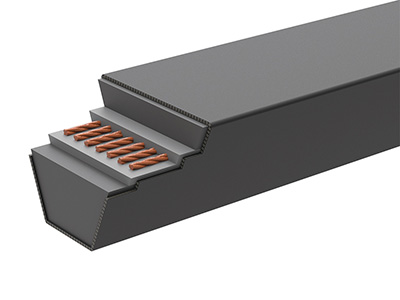

سيور نقل الحركة V بمقطع شبه منحرف، كما نعرض فيما يلي. حزام نقل الحركة هذا استخدم على نطاق واسع في التطبيقات التي يتطلب فيها المتانة العالية، مثل ماكينات النسيج، ماكينات تشغيل المعادن، التربينات، المحركات الكهربائية وغيرها. هذا الحزام يتميز بالسطح الناعم، القوة الكبيرة، الاستطالة الصغيرة، الخلوس الصغير، والأداء المستقر.
الرقم الرمزي | Z | A | B | C | D | E |
العرض من أعلى (مم) | 10 | 13 | 17 | 22 | 32 | 38 |
عرض الحزام (مم) | 6 | 8 | 11 | 14 | 19 | 24 |
زاوية الإسفين (°) | 40 | 40 | 40 | 40 | 40 | 40 |
الرقم الرمزي | نطاق الطول (I.D.) | |
mm | inch | |
Z | 355~2500 | 14~98 |
A | 381~5334 | 15~210 |
B | 508~16000 | 20~630 |
C | 1016~16000 | 40~630 |
D | 1800~16000 | 71~630 |
E | 3200~16000 | 126~630 |
