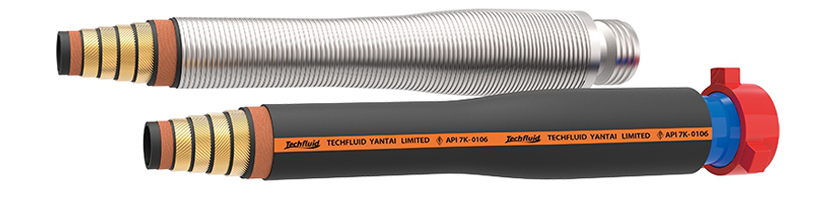

خرطوم الحفر بوصلة مدمجة نوع:NJG-SZ / NNG-SZ
Built-in Coupling Rotary and Vibrator Hose

خرطوم الحفر بوصلة مدمجة

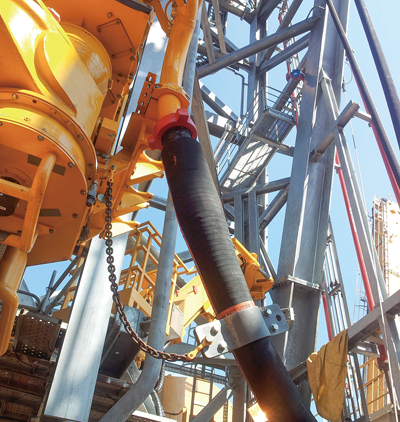

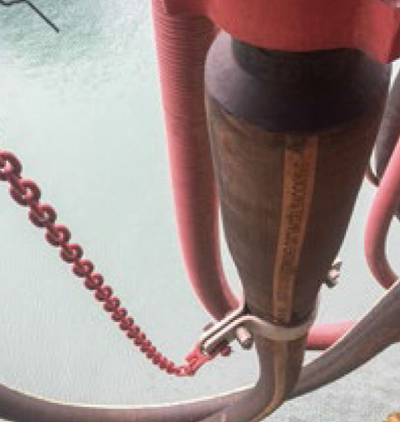

خرطوم الحفر بوصلة مدمجة هو عبارة عن توصيلة مرنة بين ماكينة الحفر وصنبور الماء للحركة الرأسية، كما هو موضح في الصورة التالية. خرطوم الحفر هو وصلة مرنة أيضاً بين مضخة الملاط والأنبوب الرأسي مع ميزة الامتصاص العالية للاهتزاز.

معايير الإنتاج:

API Spec 7K / ISO 6807 / GB/T 24145

معايير API:

7K-0458

نطاق درجة الحرارة:

من -25 إلى +100 درجة مئوية

متطلبات الحماية من الحريق:

تركيبة الخرطوم العادي تتوافق مع معايير SR6A والتي يمكنها الصمود لمدة تصل إلى 5 دقائق في درجة حرارة 704 درجة مئوية. الغلاف الخارجي يمكن أن تضاف إليه طبقة عزل اللهب (قماش الألياف الزجاجية)، بحيث تتوافق مع معايير SR6B للحماية من اللهب ويمكنها الصمود لمدة تصل إلى 30 دقيقة في ظروف الحريق تصل درجة حرارة إلى 704 درجة مئوية.

التركيب:
  • الطبقة الداخلية (الأنبوب من الداخل) عبارة عن مطاط المركب، في الغالب مكون من مطاط النتريل مع المقاومة الممتازة للزيت، ماء البحر، والمقاومة الحرارية.
  • طبقة الحماية مصنوعة من قماش الألياف الزجاجية ذات القوة العالية.
  • مادة الهيكل من سلك الفولاذ الحلزوني ذو القوة العالية.
  • طبقة الغلاف الخارجي من المطاط المركب، المصنوعة من نطاط الكلوروبرين الذي يتميز بالحماية العالية ضد الحريق، الحماية من الزيوت، مقاومة التآكل، مقاومة الأوزون، ومقاومة التقادم.
  • خاصية التتبع الحراري الكهربائية الاختيارية.
  • الغلاف المدعم من الفولاذ المقاوم للصدأ الاختياري، سلك الفولاذ المقاوم للصدأ، غلاف حلزوني من البولي إيثلين وفقاً للمتطلبات الخاصة.
  • مستوى المرونة: FSL2
  • أقصى طول: 70 متر
  • التسامح الطولي للإنتاج : 6.4 متر أو أقل ±64 مم، أعلى 6.4 ± 1%
  • أدنى انحناء لنصف القطر يقاس وفقاُ للخط المركزي للخرطوم.
خراطيم هيدروليك BOP
خراطيم هيدروليك BOP
المواصفات الفنية لفئة NJG-SZ / NNG-SZ:
الرقم الرمزي API Level القطر الداخلي I.D. (مم) القطر الخارجي O.D. (مم) ضغط الاستخدام ضغط الاختبار واقي اللهب معامل الأمان FSL أدنى انحناء لنصف القطر عند التخزين (MBR) (m) أدنى انحناء لنصف القطر عند الاستخدام (MBR) (m) الوزن (Kg/m) أقصى طول (m)
(inch) (mm) (inch) (mm) (bar) (psi) (bar) (psi)
NJG-SZ-51×34.5 D 2 51 3.58 91 345 5,000 517 7,500 No 2.5 FSL2 0.8 0.9 11.24 70
NNG-SZ-51×34.5 D 2 51 4.17 106 345 5,000 517 7,500 Yes 2.5 FSL2 0.8 0.9 15 70
NJG-SZ-64×34.5 D 2.5 64 4.06 103 345 5,000 517 7,500 No 2.5 FSL2 0.8 0.9 13 70
NNG-SZ-64×34.5 D 2.5 64 4.65 118 345 5,000 517 7,500 Yes 2.5 FSL2 0.8 0.9 16 70
NJG-SZ-76×34.5 D 3 76 4.72 120 345 5,000 517 7,500 No 2.5 FSL2 1.1 1.2 18 70
NNG-SZ-76×34.5 D 3 76 5.28 134 345 5,000 517 7,500 Yes 2.5 FSL2 1.1 1.2 20 70
NJG-SZ-89×34.5 D 3.5 89 5.28 134 345 5,000 517 7,500 No 2.5 FSL2 1.2 1.3 21 70
NNG-SZ-89×34.5 D 3.5 89 5.75 146 345 5,000 517 7,500 Yes 2.5 FSL2 1.2 1.3 25 70
NJG-SZ-102×34.5 D 4 102 6.3 160 345 5,000 517 7,500 No 2.5 FSL2 1.2 1.4 35 70
NNG-SZ-102×34.5 D 4 102 6.8 173 345 5,000 517 7,500 Yes 2.5 FSL2 1.2 1.4 38 70
NJG-SZ-127×34.5 D 5 127 7.52 191 345 5,000 517 7,500 No 2.5 FSL2 1.4 1.5 51 70
NNG-SZ-127×34.5 D 5 127 8.07 205 345 5,000 517 7,500 Yes 2.5 FSL2 1.4 1.5 56 70
NJG-SZ-152×34.5 D 6 152 8.82 224 345 5,000 517 7,500 No 2.5 FSL2 1.6 1.8 57 70
NNG-SZ-51×51.7 E 2 51 4.06 103 517 7,500 776 11,250 No 2.5 FSL2 1.1 1.2 19 70
NJG-SZ-64×51.7 E 2.5 64 4.88 124 517 7,500 776 11,250 No 2.5 FSL2 1.1 1.2 28 70
NNG-SZ-64×51.7 E 2.5 64 5.35 136 517 7,500 776 11,250 Yes 2.5 FSL2 1.1 1.2 31 70
NJG-SZ-76×51.7 E 3 76 5.43 138 517 7,500 776 11,250 No 2.5 FSL2 1.2 1.3 31 70
NNG-SZ-76×51.7 E 3 76 5.98 152 517 7,500 776 11,250 Yes 2.5 FSL2 1.2 1.3 35 70
NJG-SZ-89×51.7 E 3.5 89 5.94 151 517 7,500 776 11,250 No 2.5 FSL2 1.3 1.4 38 70
NNG-SZ-89×51.7 E 3.5 89 6.57 167 517 7,500 776 11,250 Yes 2.5 FSL2 1.3 1.4 42 70
NJG-SZ-102×51.7 E 4 102 6.61 168 517 7,500 776 11,250 No 2.5 FSL2 1.4 1.5 44 70
NNG-SZ-102×51.7 E 4 102 7.17 182 517 7,500 776 11,250 Yes 2.5 FSL2 1.4 1.5 50 70
NJG-SZ-127×51.7 E 5 127 8.03 204 517 7,500 776 11,250 No 2.5 FSL2 1.5 1.6 64 70
NNG-SZ-127×51.7 E 5 127 8.58 218 517 7,500 776 11,250 Yes 2.5 FSL2 1.5 1.6 69 70
NJG-SZ-152×51.7 E 6 152 9.76 248 517 7,500 776 11,250 No 2.5 FSL2 1.6 1.8 92 70
