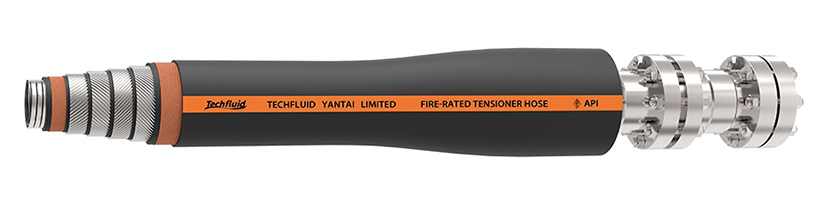

خرطوم هيدروليكي لنظام الشد مقاوم للحريق
نوع: NHG-SZ
Fire-Rated Tensioner Hose
الخرطوم الهيدروليكي لنظام الشد المقاوم للحريق يستخدم كذلك كخرطوم للتطبيقات البترولية في المنصات البحرية بسبب مقاومتة المييزة للحريق. الخرطوم يمكن تجهيزه بخاصية التتبع الحراري الكهربائية لجعله قابل للتطبيق في ظروف درجات الحرارة المنخفضة، كما أن الغلاف الخارجي للخرطوم مدعم بغلاف واقي من الفولاذ المقاوم للصدأ، سلك الفولاذ المقاوم للصدأ، أو غلاف حلزوني من البولي إيثيلين وفقاً للمتطلبات الخاصة.
الخصائص:

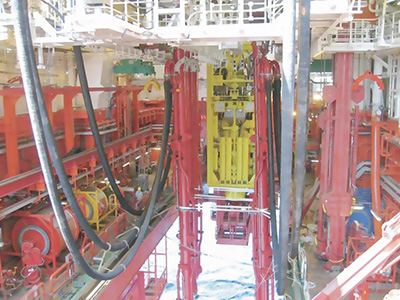

التطبيق: الخرطوم المطاطي استخدم بشكل واسع في أنظمة الشد في المياه العميقة، وحدات الحفر النصف غاطسة لنقل الزيت الهيدروليكي مع خاصية مقاومة اللهب، علاوة على ذلك تثبيت وضع أنبوب الحفر.
نطاق درجة الحرارة: مستوى I، من -25 إلى +82 درجة مئوية
معايير الإنتاج: API Spec 7K / API Spec 17K / GB/T 31065
معايير API: 7K-0106 / 17K-0008
معايير الحماية من الحريق: مستوفي معايير API Spec 16C، 704℃×30mins (الصمود لمدة 30 دقيقة في ظروف الحريق تحت درجة حرارة 704 درجة مئوية).
مستوى المرونة: FSL1
أقصى طول: 60 متر
التسامح الطولي للإنتاج : 6.4 متر أو أقل ±64 مم، أعلى 6.4 ± 1%
التركيب:
-
الطبقة الداخلية: الفولاذ المقاوم للصدأ
- الأنبوب: مطاط النتريل أو مطاط أكريلونيتريل بيوتادايين المهدرج (HNBR) الذي يتميز بمقاومة ممتازة للزيت والتآكل، العازلية الحرارية، الحماية نفاذ الغاز.
- التدعيم (التقوية): قماش المنسوج ذو القوة العالية.
- طبقة الهيكل: سلك الفولاذ ذو القوة العالية.
- طبقة الحماية من الحريق: قماش الألياف الزجاجية
- الطبقة الخارجية (الغلاف): مطاط الكلوروبرين، الحماية من الحريق، التآكل، مقاومة الزيوت، مقاوم الأشعة فوق البنفسجية UV، مقاومة الأوزون، مقاومة التقادم.
| الرمز الرقمي | القطر الداخلي I.D. | القطر الخارجي O.D. | ضغط الاستخدام | ضغط الإنفجار | معامل الأمان | أدنى انحناء لنصف القطر عند التخزين (MBR) | أدنى انحناء لنصف القطر عند الاستخدام (MBR) | الوزن | أقصى طول |
| (inch) (mm) | (inch) (mm) | (bar) (psi) | (bar) (psi) | (m) | (m) | (Kg/m) | (m) | ||
| NHG-SZ-102×21 | 4 102 | 7.64 194 | 207 3000 | 414 6,000 | 2.5 | 1.4 | 1.6 | 57.6 | 70 |
| NHG-SZ-152×21 | 6 152 | 8.94 227 | 207 3000 | 414 6,000 | 2.5 | 1.6 | 1.8 | 82 | 70 |
| NHG-SZ-203×21 | 8 203 | 11.81 300 | 207 3000 | 414 6,000 | 2.5 | 2.0 | 2.2 | 100 | 55 |
