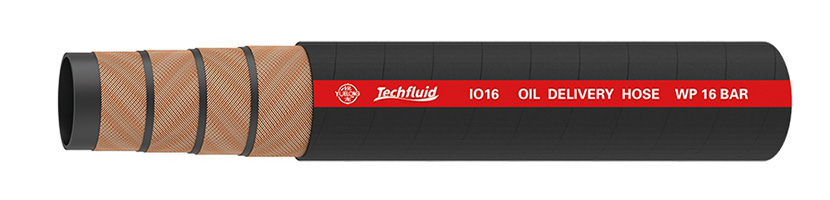

خراطيم البترول نوع:IO10/IO16/IO20
Oil Delivery Hose

خراطيم البترول

خراطيم تطبيقات النقل البترولية مصنعوعة من طبقات متعددة من شبك السلك النحاسي، توفر خصائص مقاومة الاستاتيكية الفعالة. هذا النوع من الخراطيم يستخدم لأمدادات البنزين، الديزل، وأنواع الوقود الأخرى التي تحتوي على نسبة أقل من أو تساوي 50% من الهيدروكربونات العطرية. كذلك تستخدم لنقل ماء البحر، ماء العذب، الملاط، الهواء، الزيت المعدني، الخ.

التطبيقات:

نقل البنزين، الديزل، المواد التي يكون فيها نسبة محتوى الهيدروكربونات أقل من 50%، الهواء، ماء البحر، الماء العذب، الملاط والزيت المعدني، الخ.

التركيب:
  • الأنبوب: المطاط المركب الأسود، مقاومة الزيت والمقاومة الحرارية.
  • التدعيم (التقوية): الطيات المتعددة لدعم الطبقة الإطار بالبولستر وشبكة سلك التحاس الموصل.
  • الغلاف: المطاط المركب الأسود بالنسيج القماشي، مقاومة الزيت، المقاوم الحرارية، ومقاومة التآكل، ومقاومة التقادم وخصائص الحماية الأ خرى.
نطاق درجة الحرارة:

من -20 إلى +80 درجة مئوية

المواصفات الفنية لفئة IO 10:
الرقم الرمزي القياس (inch) القطر الداخلي I.D. (مم) القطر الخارجي O.D. (مم) W. P. (bar) (psi) B.P.  (bar) (psi) معامل الأمان MBR (mm) الوزن (Kg/m) أقصى طول (m)
IO 10-19 3/4" 19 29 10 150 30 450 3 110 0.52 100
IO 10-25 1" 25 35 10 150 30 450 3 150 0.65 100
IO 10-32 1-1/4" 32 43 10 150 30 450 3 200 0.90 100
IO 10-38 1-1/2" 38 49 10 150 30 450 3 250 1.04 100
IO 10-51 2" 51 63 10 150 30 450 3 350 1.49 100
IO 10-64 2-1/2" 64 76 10 150 30 450 3 420 1.83 100
IO 10-76 3" 76 88 10 150 30 450 3 500 2.22 100
IO 10-89 3-1/2" 89 103 10 150 30 450 3 550 2.81 100
IO 10-102 4" 102 115 10 150 30 450 3 650 3.19 100
IO 10-127 5" 127 140 10 150 30 450 3 800 3.92 100
IO 10-152 6" 152 166 10 150 30 450 3 950 4.66 100
IO 10-203 8" 203 222 10 150 30 450 3 1300 8.44 60
IO 10-254 10" 254 274 10 150 30 450 3 1500 10.46 40
IO 10-305 12" 305 325 10 150 30 450 3 1700 12.47 40
المواصفات الفنية لفئة IO 16:
الرقم الرمزي القياس (inch) القطر الداخلي I.D. (مم) القطر الخارجي O.D. (مم) W.P. B.P. معامل الأمان MBR (mm) الوزن (Kg/m) أقصى طول (m)
(bar) (psi) (bar) (psi)
IO16-19 3/4〞 19 28 16 240 48 720 3 110 0.52 100
IO16-25 1〞 25 34 16 240 48 720 3 150 0.65 100
IO16-32 1-1/4〞 32 42 16 240 48 720 3 200 0.90 100
IO16-38 1-1/2〞 38 48 16 240 48 720 3 250 1.04 100
IO16-51 2〞 51 63 16 240 48 720 3 350 1.49 100
IO16-64 2-1/2〞 64 76 16 240 48 720 3 420 1.83 100
IO16-76 3〞 76 89 16 240 48 720 3 500 88 100
IO16-89 3-1/2〞 89 103 16 240 48 720 3 550 103 100
IO16-102 4〞 102 116 16 240 48 720 3 650 116 100
IO16-127 5〞 127 143 16 240 48 720 3 800 144 100
IO16-152 6〞 152 170 16 240 48 720 3 950 170 100
IO16-203 8〞 203 223 16 240 48 720 3 1300 223 60
المواصفات الفنية لفئة IO 20:
الرقم الرمزي القياس (inch) القطر الداخلي I.D. (مم) القطر الخارجي O.D. (مم) W.P.  (bar) (psi) B. P.  (bar) (psi) معامل الأمان MBR (mm) الوزن (Kg/m) أقصى طول (m)
IO 20-19 3/4" 19 29 20 300 60 900 3 110 0.52 100
IO 20-25 1" 25 35 20 300 60 900 3 150 0.65 100
IO 20-32 1-1/4" 32 43 20 300 60 900 3 200 0.90 100
IO 20-38 1-1/2" 38 49 20 300 60 900 3 250 1.04 100
IO 20-51 2" 51 63 20 300 60 900 3 350 1.49 100
IO 20-64 2-1/2" 64 76 20 300 60 900 3 420 1.83 100
IO 20-76 3" 76 89 20 300 60 900 3 500 2.22 100
IO 20-89 3-1/2" 89 103 20 300 60 900 3 550 2.81 100
IO 20-102 4" 102 119 20 300 60 900 3 650 3.88 100
IO 20-127 5" 127 145 20 300 60 900 3 800 4.76 100
IO 20-152 6" 152 170 20 300 60 900 3 950 5.63 100
