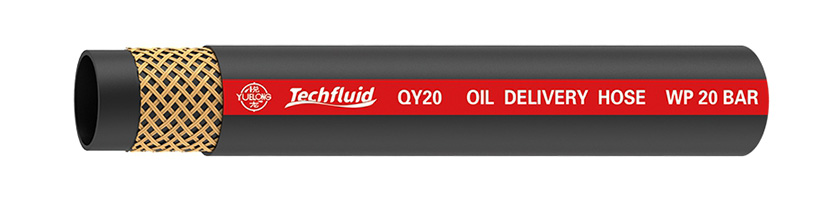

خراطيم نقل الوقود نوع:QY10/QY20
Fuel & Oil Cargo Transfer Hose

خراطيم نقل الوقود

بهدف الاهتمام بالبيئة وعوامل السلامة، فإننا نصمم هذه الخراطيم الخاصة نقل الوقود وشحن التفط خلال نطاق لدرجة الحرارة من -20 إلى +80 درجة مئوية.

المميزات:

التطبيق: نقل البنزين، الديزل، المواد التي يكون فيها نسبة محتوى الهيدروكربونات أقل من 50%، ماء البحر، الماء العذب، الهواء وغيره.

درجة حرارة العمل: من -20 إلى +80 درجة مئوية

التركيب:
  • الأنبوب: المطاط المركب الأسود، مقاومة الزيت والمقاومة الحرارية.
  • التدعيم (التقوية): طيات الألياف ذات القوة العالية.
  • الغلاف: المطاط المركب الأسود المرن أو النسيج القماشي، الزيت، المقاوم الحرارية ومقاومة التآكل، ومقاومة التآكل ومقاومة التقادم وغيرها.
خراطيم نقل الوقود
المواصفات الفنية لفئة QY10:
الرقم الرمزي القياس القطر الداخلي I.D. القطر الخارجي O.D. W.P. B.P. معامل الأمان MBR الوزن أقصى طول (m)
(inch) (mm) (mm) (bar) (psi) (bar) (psi) (mm) (Kg/m) (m)
QY10-6 1/4〞 6.4 13 10 150 30 450 3 40 0.14 100
QY10-8 5/16〞 8 15 10 150 30 450 3 48 0.2 100
QY10-10 3/8〞 10 16.5 10 150 30 450 3 60 0.23 100
QY10-13 1/2〞 13 20.5 10 150 30 450 3 78 0.34 100
QY10-19 3/4〞 19 28 10 150 30 450 3 114 0.58 100
QY10-25 1〞 25 35 10 150 30 450 3 150 0.81 100
QY10-32 1-1/4〞 32 43 10 150 30 450 3 200 1.21 60
QY10-38 1-1/2〞 38 50 10 150 30 450 3 200 1.4 50
QY10-45 1-3/4〞 45 56 10 150 30 450 3 250 1.56 50
QY10-51 2〞 51 63 10 150 30 450 3 300 1.75 50
المواصفات الفنية لفئة QY20:
الرقم الرمزي القياس (inch) القطر الداخلي I.D. (مم) القطر الخارجي O.D. (مم) W.P. B.P. معامل الأمان MBR (mm) الوزن (Kg/m) أقصى طول (m)
(bar) (psi) (bar) (psi)
QY20-6 1/4〞 6.4 13 20 300 60 900 3 40 0.14 100
QY20-8 5/16〞 8 15 20 300 60 900 3 48 0.2 100
QY20-10 3/8〞 10 16.5 20 300 60 900 3 60 0.23 100
QY20-13 1/2〞 13 20.5 20 300 60 900 3 78 0.34 100
QY20-19 3/4〞 19 28 20 300 60 900 3 114 0.58 100
QY20-25 1〞 25 35 20 300 60 900 3 150 0.81 100
QY20-32 1-1/4〞 32 43 20 300 60 900 3 200 1.21 60
QY20-38 1-1/2〞 38 50 20 300 60 900 3 200 1.4 50
يمكنك أن تجد أيضاً المتطلبات التي تريدها من خلال منتجات الخراطيم المطاطية التالية
