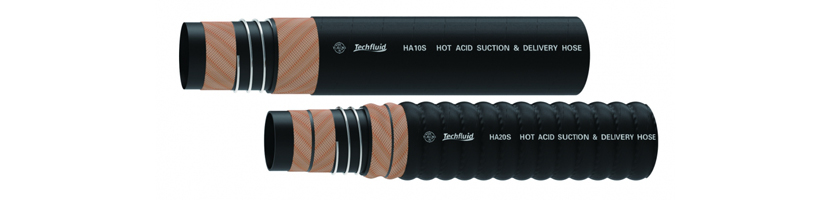

خرطوم شفط المحاليل الحمضية المقاوم للحرارة نوع:HA10S/HA16S/HA20S
Heat Resistant Acid Suction Hose

خرطوم شفط المحاليل الحمضية المقاوم للحرارة
التطبيقات:

خرطوم شفط المحاليل الحمضية المقاوم للحرارة صممت لنقل المحاليل الكيميائية بدجة حرارة لا نزيد عن 80 درجة مئوية، وتتميز بالعازلية الحرارية الممتازة. مثل حمض الكبريتك بتركيز أقل من 40%، حمض الهيدروكلوريك بنركيز أقل من 30%، حمض هيدروكسيد الصوديوم (الصودا الكاوية) بتركيز أقل من 15%، والمحاليل الكيميائية الأخرى بنفس التركيز (لا تحتوي حمض النتريك). أقصى ضغط سالب يصل إلى –0.9 بار)

نطاق درجة الحرارة:

من -20 إلى +80 درجة مئوية

التركيب:
  • الطبقة الداخلية: المطاط المركب الأسود ذو مقاومة حرارية فائقة
  • التدعيم (التقوية): شبك ألياف ذات قوة عالية، شبك ألياف المدعم بسلك الفولاذ الحلزوني
  • الغلاف الخارجي: المطاط المركب الأسود بنسيج قماشي، مقاوم للأحماض والقلويات، مقاوم حرارية، مقاوم للتقادم.
المواصفات الفنية:
المواصفات الفنية لفئة HA10S:
الرقم الرمزي القياس (inch) القطر الداخلي I.D. (مم) القطر الخارجي O.D. (مم) W.P. B.P. N.P. (Kpa) معامل الأمان MBR (mm) الوزن (Kg/m) أقصى طول (m)
(bar) (psi) (bar) (psi)
HA10S-19 3/4〞 19 30 10 150 30 450 -90 3 90 0.8 100
HA10S-25 1〞 25 36 10 150 30 450 -90 3 100 1.0 100
HA10S-32 1-1/4〞 32 43 10 150 30 450 -90 3 130 1.2 100
HA10S-38 1-1/2〞 38 49 10 150 30 450 -90 3 150 1.4 100
HA10S-51 2〞 51 63 10 150 30 450 -90 3 300 1.9 100
HA10S-64 2-1/2〞 64 77 10 150 30 450 -90 3 350 2.5 100
HA10S-76 3〞 76 89 10 150 30 450 -90 3 400 3.0 100
HA10S-89 3-1/2〞 89 103 10 150 30 450 -90 3 500 3.5 100
HA10S-102 4〞 102 116 10 150 30 450 -90 3 550 4.6 100
HA10S-127 5〞 127 142 10 150 30 450 -90 3 650 5.9 100
HA10S-152 6〞 152 168 10 150 30 450 -90 3 800 7.4 100
HA10S-203 8〞 203 228 10 150 30 450 -90 3 1000 11.5 60
HA10S-254 10〞 254 282 10 150 30 450 -90 3 1150 15.0 30
HA10S-305 12〞 305 335 10 150 30 450 -90 3 1250 24.1 30
HA10S-355 14〞 355 388 10 150 30 450 -90 3 1400 29.2 30

المواصفات الفنية لفئة HA16S

الرقم الرمزي القياس القطر الداخلي I.D. القطر الخارجي O.D. W.P. B.P. N.P. معامل الأمان MBR الوزن أقصى طول
(inch) (mm) (mm) (bar) (psi) (bar) (psi) (Kpa) (mm) (Kg/m) (m)
HA16S-19 3/4〞 19 30 16 240 48 720 -90 3 90 0.8 100
HA16S-25 1〞 25 36 16 240 48 720 -90 3 100 1 100
HA16S-32 1-1/4〞 32 43 16 240 48 720 -90 3 130 1.2 100
HA16S-38 1-1/2〞 38 49 16 240 48 720 -90 3 150 1.4 100
HA16S-51 2〞 51 63 16 240 48 720 -90 3 300 1.9 100
HA16S-64 2-1/2〞 64 77 16 240 48 720 -90 3 350 2.5 100
HA16S-76 3〞 76 90 16 240 48 720 -90 3 400 3 100
HA16S-89 3-1/2〞 89 103 16 240 48 720 -90 3 500 3.7 100
HA16S-102 4〞 102 117 16 240 48 720 -90 3 550 5 100
HA16S-127 5〞 127 145 16 240 48 720 -90 3 650 6.4 100
HA16S-152 6〞 152 172 16 240 48 720 -90 3 800 7.6 100
HA16S-203 8〞 203 230 16 240 48 720 -90 3 1000 13.3 60
HA16S-254 10〞 254 283 16 240 48 720 -90 3 1150 17.1 30

المواصفات الفنية لفئة HA20S

الرقم الرمزي القياس القطر الداخلي I.D. القطر الخارجي O.D. W.P. B.P. N.P. (Kpa) معامل الأمان MBR (mm) الوزن أقصى طول
(bar) (psi) (bar) (psi)
HA20S-19 3/4〞 19 30 20 300 60 900 -90 3 90 0.8 100
HA20S-25 1〞 25 36 20 300 60 900 -90 3 100 1.0 100
HA20S-32 1-1/4〞 32 43 20 300 60 900 -90 3 130 1.2 100
HA20S-38 1-1/2〞 38 49 20 300 60 900 -90 3 150 1.4 100
HA20S-51 2〞 51 63 20 300 60 900 -90 3 300 1.9 100
HA20S-64 2-1/2〞 64 77 20 300 60 900 -90 3 350 2.5 100
HA20S-76 3〞 76 90 20 300 60 900 -90 3 400 3.2 100
HA20S-89 3-1/2〞 89 103 20 300 60 900 -90 3 500 3.9 100
HA20S-102 4〞 102 117 20 300 60 900 -90 3 550 5.0 100
HA20S-127 5〞 127 145 20 300 60 900 -90 3 650 6.9 100
HA20S-152 6〞 152 172 20 300 60 900 -90 3 800 9.0 100
HA20S-203 8〞 203 230 20 300 60 900 -90 3 1000 13.9 60
