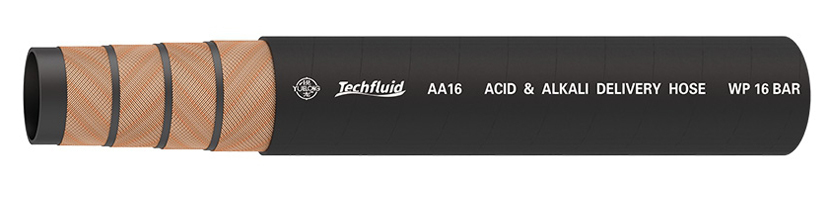

خراطيم نقل السوائل الحمضية والقلوية نوع：AA10/AA16/AA20
Acid & Alkali Delivery Hose

خراطيم نقل السوائل الحمضية والقلوية
التطبيقات:

خراطيم نقل السوائل الحمضية والقلوية صُممت لنقل المحاليل الكيميائية بدرجة حرارة الغرفة، مثل حمض الكبريتيك بتركيز أقل من 40%، وحمض الهيدروليك بتركيز أقل من 30%، ومحلول هيدروكسيد الصوديوم (الصودا الكاوية) بتركيز أقل من 15% والمحاليل الكيميائة الأخرى بنفس التركيز (التي لا تحتوي حمض النتريك).

التركيب:
  • المطاط المركب الأسود ذو مقاومة حرارية ممتازة، مقاوم للأحماض والقلويات
  • التدعيم (التقوية): شبك ألياف ذات قوة عالية
  • المطاط المركب الأسود بنسيج قماشي، مقاوم للزيت والتآكل، عازل حراري، مقاوم للتقادم.
نطاق درجة الحرارة:

من -20 إلى +70 درجة مئوية

المواصفات الفنية:
المواصفات الفنية لفئة AA10:
الرقم الرمزي القياس القطر الداخلي I.D. القطر الخارجي O.D. W.P. B.P. معامل الأمان MBR الوزن أقصى طول
(inch) (mm) (mm) (bar) (psi) (bar) (psi) (mm) (Kg/m) (m)
AA10-19 3/4〞 19 29 10 150 30 450 3 110 0.59 100
AA10-25 1〞 25 35 10 150 30 450 3 150 0.73 100
AA10-32 1-1/4〞 32 42 10 150 30 450 3 200 1.02 100
AA10-38 1-1/2〞 38 49 10 150 30 450 3 250 1.18 100
AA10-51 2〞 51 63 10 150 30 450 3 350 1.58 100
AA10-64 2-1/2〞 64 76 10 150 30 450 3 420 1.94 100
AA10-76 3〞 76 88 10 150 30 450 3 500 2.27 100
AA10-89 3-1/2〞 89 102 10 150 30 450 3 550 2.87 100
AA10-102 4〞 102 116 10 150 30 450 3 650 3.3 100
AA10-127 5〞 127 141 10 150 30 450 3 800 4 100
AA10-152 6〞 152 166 10 150 30 450 3 950 4.7 100
AA10-203 8〞 203 221 10 150 30 450 3 1300 8.6 60
AA10-254 10〞 254 274 10 150 30 450 3 1500 10.6 30
AA10-305 12〞 305 325 10 150 30 450 3 1700 12.7 30

المواصفات الفنية لفئة AA16

الرقم الرمزي القياس (inch) القطر الداخلي I.D. (مم) القطر الخارجي O.D. (مم) W.P. B.P. معامل الأمان MBR (mm) الوزن (Kg/m) أقصى طول (m)
(bar) (psi) (bar) (psi)
AA16-19 3/4〞 19 29 16 240 48 720 3 110 0.59 100
AA16-25 1〞 25 35 16 240 48 720 3 150 0.73 100
AA16-32 1-1/4〞 32 43 16 240 48 720 3 200 1.02 100
AA16-38 1-1/2〞 38 49 16 240 48 720 3 250 1.18 100
AA16-51 2〞 51 64 16 240 48 720 3 350 1.58 100
AA16-64 2-1/2〞 64 76 16 240 48 720 3 420 1.94 100
AA16-76 3〞 76 89 16 240 48 720 3 500 2.27 100
AA16-89 3-1/2〞 89 103 16 240 48 720 3 550 2.87 100
AA16-102 4〞 102 116 16 240 48 720 3 650 3.94 100
AA16-127 5〞 127 143 16 240 48 720 3 800 4.83 100
AA16-152 6〞 152 170 16 240 48 720 3 950 5.71 100
AA16-203 8〞 203 223 16 240 48 720 3 1300 8.58 60

المواصفات الفنية لفئة AA20

الرقم الرمزي القياس القطر الداخلي I.D. القطر الخارجي O.D. W.P. B.P. معامل الأمان MBR الوزن (Kg/m) أقصى طول (m)
(inch) (mm) (mm) (bar) (psi) (bar) (psi) (mm) (Kg/m) (m)
AA20-19 3/4〞 19 29 20 300 60 900 3 110 0.59 100
AA20-25 1〞 25 35 20 300 60 900 3 150 0.73 100
AA20-32 1-1/4〞 32 43 20 300 60 900 3 200 1.02 100
AA20-38 1-1/2〞 38 49 20 300 60 900 3 250 1.18 100
AA20-51 2〞 51 63 20 300 60 900 3 350 1.58 100
AA20-64 2-1/2〞 64 77 20 300 60 900 3 420 1.94 100
AA20-76 3〞 76 89 20 300 60 900 3 500 2.27 100
AA20-89 3-1/2〞 89 103 20 300 60 900 3 550 2.87 100
AA20-102 4〞 102 119 20 300 60 900 3 650 3.9 100
AA20-127 5〞 127 145 20 300 60 900 3 800 4.8 100
AA20-152 6〞 152 170 20 300 60 900 3 950 5.7 100
