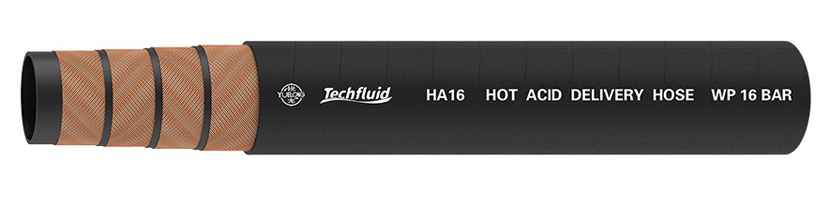

خراطيم نقل السوائل الحمضية نوع:HA10/HA16/HA20
Acid Delivery Hose

خراطيم نقل السوائل الحمضية
التطبيق:

خراطيم نقل السوائل الحمضية صممت لنقل محاليل الأحماض بدرجات حرارة تقل عن 80 درجة مئوية، مثل حمض الكبريتيك بتركيز أقل من 40%، وحمض الهيدروليك بتركيز أقل من 30%، ومحلول هيدروكسيد الصوديوم (الصودا الكاوية) بتركيز أقل من 15% والمحاليل الكيميائة الأخرى بنفس التركيز (التي لا تحتوي حمض النتريك).

نطاق درجة الحرارة:

من -20 إلى +80 درجة مئوية

التركيب:
  • الأنبوب: المطاط المركب الأسود
  • التدعيم (التقوية): شبك ألياف ذات قوة عالية
  • الغلاف: المطاط المركب الأسود بنسيج قماشي
المواصفات الفنية:
المواصفات الفنية لفئة HA10:
الرقم الرمزي القياس القطر الداخلي I.D. القطر الخارجي O.D. W.P. B.P. معامل الأمان MBR الوزن أقصى طول
(inch) (mm) (mm) (bar) (psi) (bar) (psi) (mm) (Kg/m) (m)
HA10-19 3/4〞 19 29 10 150 30 450 3 110 0.56 100
HA10-25 1〞 25 35 10 150 30 450 3 150 0.69 100
HA10-32 1-1/4〞 32 42 10 150 30 450 3 200 0.97 100
HA10-38 1-1/2〞 38 49 10 150 30 450 3 250 1.12 100
HA10-51 2〞 51 63 10 150 30 450 3 350 1.5 100
HA10-64 2-1/2〞 64 76 10 150 30 450 3 420 1.83 100
HA10-76 3〞 76 88 10 150 30 450 3 500 2.14 100
HA10-89 3-1/2〞 89 102 10 150 30 450 3 550 2.71 100
HA10-102 4〞 102 116 10 150 30 450 3 650 3.07 100
HA10-127 5〞 127 141 10 150 30 450 3 800 3.77 100
HA10-152 6〞 152 166 10 150 30 450 3 950 4.48 100
HA10-203 8〞 203 221 10 150 30 450 3 1300 8.16 60
HA10-254 10〞 254 274 10 150 30 450 3 1500 10.11 30
HA10-305 12〞 305 325 10 150 30 450 3 1700 12.06 30

المواصفات الفنية لفئة HA20

الرقم الرمزي القياس القطر الداخلي I.D. القطر الخارجي O.D. W.P. B.P. معامل الأمان MBR الوزن أقصى طول
(inch) (mm) (mm) (bar) (psi) (bar) (psi) (mm) (Kg/m) (m)
HA20-19 3/4〞 19 29 20 300 60 900 3 110 0.56 100
HA20-25 1〞 25 35 20 300 60 900 3 150 0.69 100
HA20-32 1-1/4〞 32 43 20 300 60 900 3 200 0.97 100
HA20-38 1-1/2〞 38 49 20 300 60 900 3 250 1.12 100
HA20-51 2〞 51 63 20 300 60 900 3 350 1.5 100
HA20-64 2-1/2〞 64 77 20 300 60 900 3 420 1.83 100
HA20-76 3〞 76 89 20 300 60 900 3 500 2.14 100
HA20-89 3-1/2〞 89 103 20 300 60 900 3 550 2.71 100
HA20-102 4〞 102 119 20 300 60 900 3 650 3.76 100
HA20-127 5〞 127 145 20 300 60 900 3 800 4.61 100
HA20-152 6〞 152 170 20 300 60 900 3 950 5.45 100
