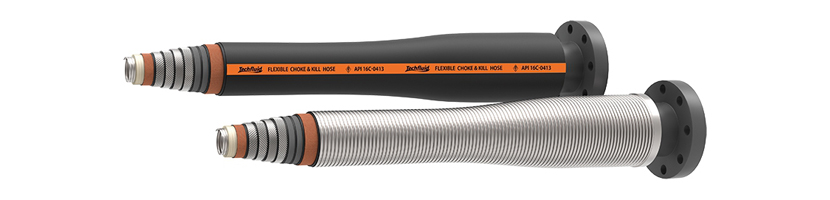

خرطوم اختبار الآبار JGG-SZ
Well Testing Hose

خرطوم اختبار الآبار JGG-SZ صمم لاختبار عمود الحفر، وتركيبة الخرطوم صممت وفقاً لضغط المائع، خاصية الأحماض والقلويات والمميزات التطبيقية الأخرى.

خرطوم اختبار الآبار JGG-SZ
التركيب:
  • الهيكل من الفولاذ المقاوم للصدأ كطبقة تبطين داخلية.
  • اعتماد البلاستيك الصناعي كطبقة منع تسرب داخلية، أو الأنبوب الداخلي من الفولاذ المقاومة للصدأ من أجل التقليل السريع في الضغط.
  • المطاط المركب كأنبوب منع تسرب داخلي، حيث يتكون بشكل أساسي من مطاط أكريلونيتريل بيوتادايين المهدرج بمقاومة ممتازة للزيوت، ماء البحر، مقاومة حرارية، منع نفاذ الغاز وغيرها.
  • قماش النسيج ذو القوة العالية كطبقة مقومة للصدمات داخلية وطبقة حماية.
  • سلك الفولاذ ذو القوة العالية كطبقة الهيكل.
  • قماش الألياف الزجاجية كطبقة للحماية من الحريق.
  • الطبقة الخارجية من المطاط المركب، مكون من المطاط كلوروبرين، مقاومة للحريق، مقاومة للزيت، ومقاومة للتآكل مقاومة للأوزون، ومقاومة للتقادم.
الخصائص:
  • خرطوم اختبار الآبار JGG-SZ تجاوز اختبار الأداء لمعايير API 16C.
  • خاصية التتبع الحراري الكهربائية الاختيارية.
  • الغلاف المدعم من الفولاذ المقاوم للصدأ الاختياري، سلك الفولاذ المقاوم للصدأ، غلاف حلزوني من البولي إيثلين وفقاً للمتطلبات الخاصة.
  • الوصلات الطرفية: تتوافق مع معايير NACE MR0175 / ISO 15156
  • نطاق درجة الحرارة: مستوى III ، من -25 إلى +121 درجة مئوية
  • FSL: FSL 3
  • أقصى طول: 70 متر
  • التسامح الطولي للإنتاج : 6.4 متر أو أقل ±64 مم، أعلى 6.4 ± 1%
  • أدنى انحناء لنصف القطر يقاس وفقاُ للخط المركزي للخرطوم.
المواصفات الفنية لفئة JGG-SZ:
الرمز الرقمي القطر الداخلي I.D. القطر الخارجي O.D. واقي اللهب التصفيح (التدعيم) ضغط التشغيل ضغط الاختبار معامل الأمان FSL أدنى انحناء لنصف القطر عند التخزين (MBR) أدنى انحناء لنصف القطر عند الاستخدام (MBR) (m) الوزن (Kg/m) أقصى طول (m)
(inch) (mm) (inch) (mm) (bar) (psi) (bar) (psi)
JGG-SZ-51×34.5 2 51 5.98 152 Yes No 345 5,000 517 7,500 2.25 FSL3 0.9 1.0 40 70
JGG-SZ-51×34.5+SS 2 51 6.46 164 Yes Yes 345 5,000 517 7,500 2.25 FSL3 0.9 1.0 46.8 70
JGG-SZ-51×69 2 51 6.14 156 Yes No 690 10,000 1,034 15,000 2.25 FSL3 1.2 1.3 44.6 70
JGG-SZ-51×69+SS 2 51 6.61 168 Yes Yes 690 10,000 1,034 15,000 2.25 FSL3 1.2 1.3 49.7 70
JGG-SZ-51×103.4 2 51 7.32 186 Yes No 1,034 15,000 1,552 22,500 2.25 FSL3 1.3 1.4 74 70
JGG-SZ-51×103.4+SS 2 51 7.80 198 Yes Yes 1,034 15,000 1,552 22,500 2.25 FSL3 1.3 1.4 82 70
JGG-SZ-76×34.5 3 76 7.01 178 Yes No 345 5,000 517 7,500 2.25 FSL3 1.1 1.2 50 70
JGG-SZ-76×34.5+SS 3 76 7.44 189 Yes Yes 345 5,000 517 7,500 2.25 FSL3 1.1 1.2 58.5 70
JGG-SZ-76×69 3 76 7.24 184 Yes No 690 10,000 1034 15,000 2.25 FSL3 1.4 1.5 54.6 70
JGG-SZ-76×69+SS 3 76 7.68 195 Yes Yes 690 10,000 1034 15,000 2.25 FSL3 1.4 1.5 61.2 70
JGG-SZ-76×103.4 3 76 8.46 215 Yes No 1,034 15,000 1,552 22,500 2.25 FSL3 1.6 1.7 93.3 70
JGG-SZ-76×103.4+SS 3 76 8.86 225 Yes Yes 1,034 15,000 1,552 22,500 2.25 FSL3 1.6 1.7 101 70
JGG-SZ-102×34.5 4 102 8.98 228 Yes No 345 5,000 517 7,500 2.25 FSL3 1.5 1.6 93.5 70
JGG-SZ-102×34.5+SS 4 102 9.41 239 Yes Yes 345 5,000 517 7,500 2.25 FSL3 1.5 1.6 103 70
JGG-SZ-102×69 4 102 9.13 232 Yes No 690 10,000 1,034 15,000 2.25 FSL3 1.6 1.7 97 70
JGG-SZ-102×69+SS 4 102 9.57 243 Yes Yes 690 10,000 1,034 15,000 2.25 FSL3 1.6 1.7 105.5 70
