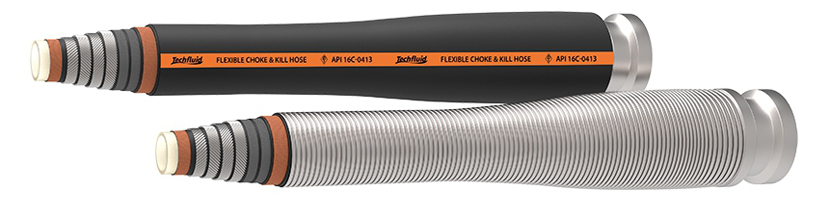

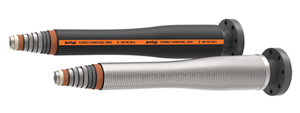

خرطوم مرن لمشعب الاختناق الهيدروليكي JYG-SZ
JYG-SZ Flexible Choke & Kill Hose

خرطوم مشعب الاختناق الهيدروليكي JYG-SZ
خرطوم مشعب الاختناق الهيدروليكي JYG-SZ
التركيب:
  • الهيكل من الفولاذ المقاوم للصدأ كطبقة تبطين داخلية.
  • اعتماد البلاستيك الصناعي كطبقة منع تسرب داخلية، أو الأنبوب الداخلي من الفولاذ المقاومة للصدأ من أجل التقليل السريع في الضغط.
  • المطاط المركب كأنبوب منع تسرب داخلي، حيث يتكون بشكل أساسي من مطاط أكريلونيتريل بيوتادايين المهدرج بمقاومة ممتازة للزيوت، ماء البحر، مقاومة حرارية، منع نفاذ الغاز وغيرها.
  • قماش النسيج ذو القوة العالية كطبقة مقومة للصدمات داخلية وطبقة حماية.
  • سلك الفولاذ ذو القوة العالية كطبقة الهيكل.
  • قماش الألياف الزجاجية كطبقة للحماية من الحريق.
  • الطبقة الخارجية من المطاط المركب، مكون من المطاط كلوروبرين، مقاومة للحريق، مقاومة للزيت، ومقاومة للتآكل مقاومة للأوزون، ومقاومة للتقادم.
  • خرطوم مرن لمشعب الاختناق الهيدروليكي JYG-SZ تجاوز اختبار الأداء لمعايير API 16C.
  • خاصية التتبع الحراري الكهربائية الاختيارية.
  • الغلاف المدعم من الفولاذ المقاوم للصدأ الاختياري، سلك الفولاذ المقاوم للصدأ، غلاف حلزوني من البولي إيثلين وفقاً للمتطلبات الخاصة.
  • الوصلات الطرفية: تتوافق مع معايير NACE MR0175 / ISO 15156
  • نطاق درجة الحرارة: مستوى III ، من -25 إلى +121 درجة مئوية
  • FSL: FSL 3
  • أقصى طول: 70 متر
  • التسامح الطولي للإنتاج : 6.4 متر أو أقل ±64 مم، أعلى 6.4 ± 1%
  • أدنى انحناء لنصف القطر يقاس وفقاُ للخط المركزي للخرطوم.
المواصفات الفنية لفئة JYG-SZ:
الرمز الرقمي القطر الداخلي I.D. القطر الخارجي O.D. واقي اللهب التصفيح (التدعيم) ضغط التشغيل ضغط الاختبار معامل الأمان FSL أدنى انحناء لنصف القطر عند التخزين (MBR) أدنى انحناء لنصف القطر عند الاستخدام (MBR) (m) الوزن (Kg/m) أقصى طول (m)
(inch) (mm) (inch) (mm) (bar) (psi) (bar) (psi)
JYG-SZ-76×34.5 3 76 6.06 154 Yes No 345 5000 517 7500 2.25 FSL3 1.1 1.2 38.0 70
JYG-SZ-76×34.5+SS 3 76 6.5 165 Yes Yes 345 5000 517 7500 2.25 FSL3 1.2 1.3 42.6 70
JYG-SZ-76×69 3 76 6.3 160 Yes No 690 10000 1034 15000 2.25 FSL3 1.4 1.5 39.6 70
JYG-SZ-76×69+SS 3 76 6.77 172 Yes Yes 690 10000 1034 15000 2.25 FSL3 1.4 1.5 46.5 70
JYG-SZ-76×103.4 3 76 7.6 182 Yes No 1034 15000 1552 22500 2.25 FSL3 1.5 1.7 59.7 70
JYG-SZ-76×103.4+SS 3 76 7.68 195 Yes Yes 1034 15000 1552 22500 2.25 FSL3 1.5 1.7 68.3 70
JYG-SZ-102×34.5 4 102 9.13 232 Yes No 345 5000 517 7500 2.25 FSL3 1.4 1.5 96 70
JYG-SZ-102×34.5+SS 4 102 9.56 243 Yes Yes 345 5000 517 7500 2.25 FSL3 1.4 1.5 107 70
JYG-SZ-102×69 4 102 9.25 235 Yes No 690 10000 1034 15000 2.25 FSL3 1.5 1.6 97.3 70
JYG-SZ-102×69+SS 4 102 9.64 245 Yes Yes 690 10000 1034 15000 2.25 FSL3 1.5 1.6 108.6 70
