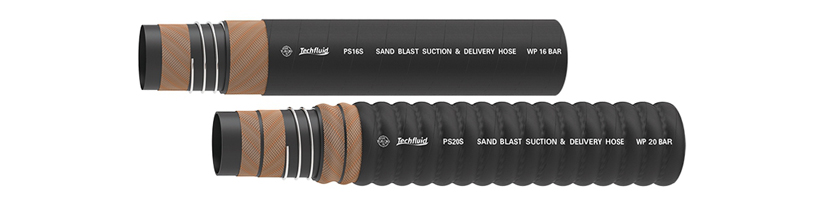

خرطوم شفط الرمل نوع：PS10S / PS16S / PS20S
Sand Suction Hose

خرطوم شفط الرمل
خرطوم شفط الرمل
التطبيقات:

خرطوم شفط الرمل صمم لشفط نقل المواد الاحتكاكية المستخدمة في الأغراض الشاقة مثل رمل الكوارتز، فحم الكوك، الرمل الحددي وغيرها. مستوى الأحتكاك يتوافق مع معايير ISO4640عند أقل من أو يساوي 80 مليميتر مكعب.

نطاق درجة الحرارة:

من -25 إلى +75 درجة مئوية

التركيب:
  • الطبقة الداخلية: المطاط المركب الأسود بمقاومة الاحتكاك المميزة.
  • التدعيم (التقوية): شبك البولي إستر ذو القوة العالية وسلك الفولاذ الحلزوني، سلك النحاس الموصل الاختياري.
  • الطبقة الخارجية (الغلاف): المطاط المركب الأسود، مقاوم الاحتكاك، مقاوم الأوزون، مقاومة التقادم.
المواصفات الفنية لفئة PS10S:
الرقم الرمزي القياس (inch) القطر الداخلي I.D. (مم) القطر الخارجي O.D. (مم) W.P.  (bar) (psi) B.P.  (bar) (psi) N.P.  (Kpa) معامل الأمان MBR (mm) الوزن (Kg/m) أقصى طول (m)
PS10S-19 29.5 29.5 29.5 10 150 30 450 -90 3 90 0.8 100
PS10S-25 38 38 38 10 150 30 450 -90 3 100 1.0 100
PS10S-32 47 47 47 10 150 30 450 -90 3 130 1.2 100
PS10S-38 53 53 53 10 150 30 450 -90 3 150 1.4 100
PS10S-51 66 66 66 10 150 30 450 -90 3 300 2.0 100
PS10S-64 29.5 29.5 29.5 10 150 30 450 -90 3 350 2.4 100
PS10S-76 38 38 38 10 150 30 450 -90 3 400 2.9 100
PS10S-89 47 47 47 10 150 30 450 -90 3 500 3.3 61
PS10S-102 53 53 53 10 150 30 450 -90 3 550 4.4 61
PS10S-127 66 66 66 10 150 30 450 -90 3 650 5.8 61
PS10S-152 29.5 29.5 29.5 10 150 30 450 -90 3 800 7.3 61
PS10S-203 38 38 38 10 150 30 450 -90 3 1000 11.4 40
PS10S-254 47 47 47 10 150 30 450 -90 3 1150 14.9 40
PS10S-305 53 53 53 10 150 30 450 -90 3 1250 24.5 40
PS10S-355 66 66 66 10 150 30 450 -90 3 1400 29.7 40
المواصفات الفنية لفئة PS16S:
الرقم الرمزي القياس (inch) القطر الداخلي I.D. (مم) القطر الخارجي O.D. (مم) W.P. B.P. N.P. (Kpa) معامل الأمان MBR (mm) الوزن (Kg/m) أقصى طول (m)
(bar) (psi) (bar) (psi)
PS16S-19 3/4〞 19 32 16 240 48 720 -90 3 90 0.9 100
PS16S-25 1〞 25 38 16 240 48 720 -90 3 100 1.1 100
PS16S-32 1-1/4〞 32 46 16 240 48 720 -90 3 130 1.4 100
PS16S-38 1-1/2〞 38 53 16 240 48 720 -90 3 150 1.7 100
PS16S-51 2〞 51 66 16 240 48 720 -90 3 300 2.3 100
PS16S-64 2-1/2〞 64 80 16 240 48 720 -90 3 350 2.9 100
PS16S-76 3〞 76 94 16 240 48 720 -90 3 400 3.8 100
PS16S-89 3-1/2〞 89 107 16 240 48 720 -90 3 500 4.3 100
PS16S-102 4〞 102 121 16 240 48 720 -90 3 550 6.1 100
PS16S-127 5〞 127 147 16 240 48 720 -90 3 650 7.7 100
PS16S-152 6〞 152 175 16 240 48 720 -90 3 800 10.3 100
PS16S-203 8〞 203 234 16 240 48 720 -90 3 1000 17 60
PS16S-254 10〞 254 285 16 240 48 720 -90 3 1200 21.7 30
PS16S-305 12〞 305 341 16 240 48 720 -90 3 1300 29.8 30
المواصفات الفنية لفئة PS20S：
الرقم الرمزي القياس (inch) القطر الداخلي I.D. (مم) القطر الخارجي O.D. (مم) W.P. B.P. N.P. (Kpa) معامل الأمان MBR (mm) الوزن (Kg/m) أقصى طول (m)
(bar) (psi) (bar) (psi)
PS20S-19 3/4〞 19 32 20 300 60 900 -90 3 90 0.9 100
PS20S-25 1〞 25 38 20 300 60 900 -90 3 100 1.1 100
PS20S-32 1-1/4〞 32 46 20 300 60 900 -90 3 130 1.4 100
PS20S-38 1-1/2〞 38 53 20 300 60 900 -90 3 150 1.7 100
PS20S-51 2〞 51 67 20 300 60 900 -90 3 300 2.3 100
PS20S-64 2-1/2〞 64 80 20 300 60 900 -90 3 350 2.9 100
PS20S-76 3〞 76 94 20 300 60 900 -90 3 400 4.0 100
PS20S-89 3-1/2〞 89 108 20 300 60 900 -90 3 500 4.7 100
PS20S-102 4〞 102 121 20 300 60 900 -90 3 550 6.1 100
PS20S-127 5〞 127 149 20 300 60 900 -90 3 650 8.2 100
PS20S-152 6〞 152 175 20 300 60 900 -90 3 800 11.2 100
PS20S-203 8〞 203 234 20 300 60 900 -90 3 1000 17.6 60
PS20S-254 10〞 254 289 20 300 60 900 -90 3 1200 24.8 30
